Baggerlader mit Vierradlenkungssystem HTBL810 Produktbeschreibung

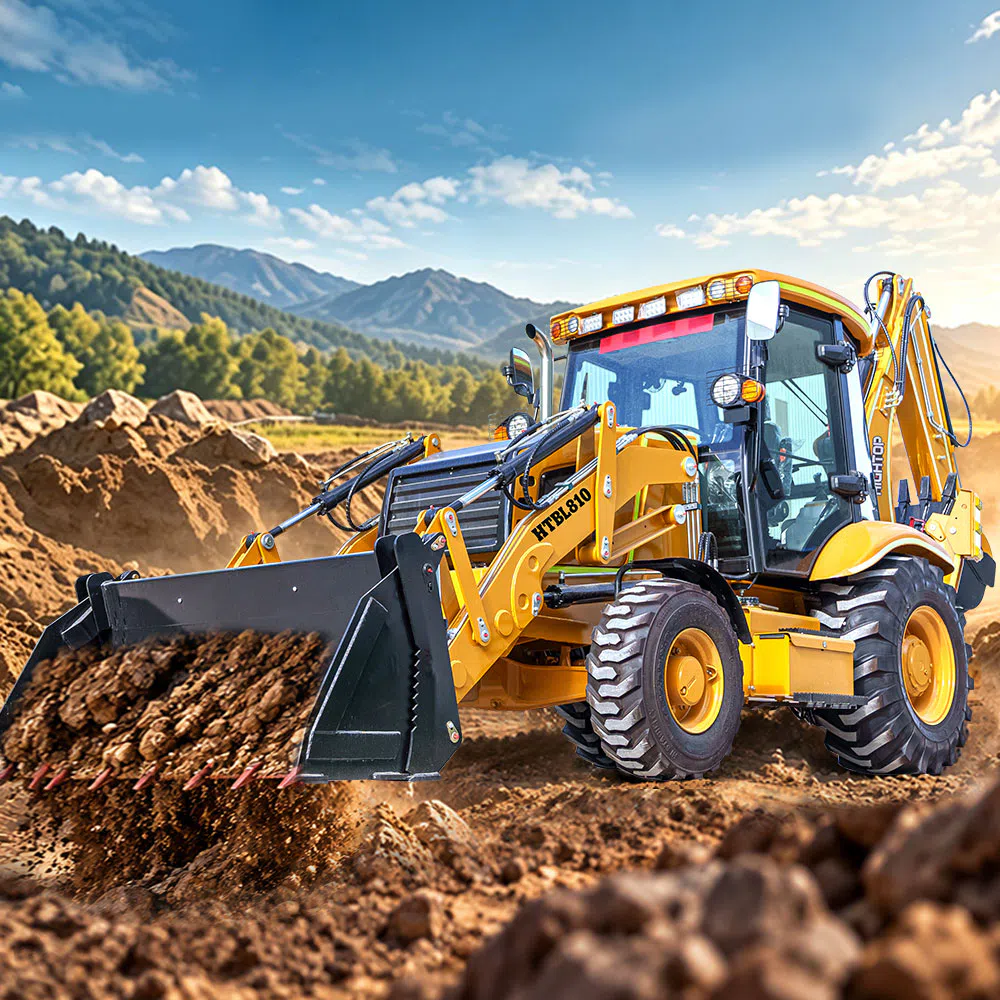

Ein Baggerlader zum Laden und Ausheben
Bauprojekte umfassen häufig mehrere zusammenhängende Arbeitsgänge: das Abtragen von Oberflächenmaterial, den Transport von lockerem Boden, das Ausheben von Gräben und die Vorbereitung von Flächen für nachfolgende Arbeiten. Der Einsatz separater Maschinen für jede Aufgabe ist nicht immer praktisch, insbesondere wenn der Arbeitsraum oder der Gerätezugang begrenzt ist.
Der HIGHTOP HTBL810 kombiniert einen Frontlader und einen Heckbagger in einer Baggerladerkonfiguration. Seine Frontschaufel hat ein Fassungsvermögen von 1,0 m³ und eine Nennhubkapazität beim Laden von 2.500 kg, während die hintere Baggerschaufel ein Fassungsvermögen von 0,3 m³ hat.
Das Frontladesystem bietet eine spezifizierte Losbrechkraft von 58 kN, eine maximale Schütthöhe von 2.700 mm und eine Schüttweite von 925 mm. Diese Maße sind nützlich bei der Bewertung von Ladeanforderungen und bei der Abstimmung der Maschine auf geeignete Transportausrüstung.
Für Erdarbeiten bietet der HTBL810 eine maximale Grabtiefe von 4.082 mm, mit einer angegebenen erweiterten Grabtiefe von 4.500 mm. Der Heckbagger hat einen spezifizierten Schwenkwinkel von 190°, was einen zusätzlichen Referenzwert für den Arbeitsbereich bei der Planung von Gräben und anderen Aushubarbeiten bietet.
Anders als ein herkömmlicher Radlader ermöglicht dieser Baggerlader Bauunternehmern, zwischen Frontlade- und Heckbaggerarbeiten zu wechseln, ohne auf zwei separate Maschinentypen angewiesen zu sein.
Cummins-Motor und Kraftübertragung
Der HTBL810 ist mit einem Cummins 4BT3.9-Motor ausgestattet, mit einer Nennleistung von 75 kW bei 2.200 U/min und einem maximalen Drehmoment von 400 Nm.
Sein Vierzylindermotor hat gemäß dem mitgelieferten technischen Datenblatt einen Hubraum von 4,8 L.
Das Getriebesystem umfasst einen einstufigen YJ280-Drehmomentwandler mit drei Elementen und einem angegebenen maximalen Wirkungsgrad von 84,40 %. Das festwellige Leistungsgetriebe stellt zwei Vorwärts- und zwei Rückwärtsgänge bereit, mit einer maximalen Fahrgeschwindigkeit von 28 km/h.
Diese technischen Spezifikationen helfen Käufern, die Motor- und Getriebekonfiguration der Maschine zu beurteilen, wenn sie Baggerlader für Bau, Erdbewegung und Materialtransport vergleichen.
Allradlenkung und Manövrierfähigkeit auf der Baustelle
Eines der herausragenden Merkmale, die in den Produktinformationen zum HTBL810 hervorgehoben werden, ist sein Allradlenksystem.
Die Maschine hat einen Radstand von 2.248 mm, einen angegebenen Lenkwinkel von ±36° und einen minimalen Wendekreis von 6.581 mm.
Die Gesamtabmessungen betragen 6.700 × 2.700 × 3.500 mm, bei einer minimalen Bodenfreiheit von 300 mm.
Diese Maße sollten bei der Bewertung von Zufahrtsstraßen, Wendeflächen, Arbeitsfreiraum und Transportmöglichkeiten berücksichtigt werden. Die Allradlenkungskonfiguration ist besonders relevant, wenn die Bewegung von Ausrüstung innerhalb von Baustellen bewertet wird.
Hydraulikbetrieb und Arbeitszyklen
Das Hydrauliksystem des HTBL810 bietet eine angegebene Löffelreißkraft des Heckbaggers von 60 kN und eine Stielreißkraft von 44 kN.
Der Frontlader hat eine Schaufelhubzeit von 6,8 Sekunden, eine Absenkzeit von 3,1 Sekunden und eine Entladezeit von 2,0 Sekunden.
Diese Werte bieten technische Referenzpunkte zur Bewertung des Betriebszyklus des Ladesystems. Die tatsächliche Produktivität hängt von den Materialeigenschaften, der Bedienungstechnik, der Standortgestaltung und den Arbeitsbedingungen ab.
Für Käufer, die verschiedene Arten von Baumaschinen vergleichen, die HIGHTOP Produktzentrum bietet Zugriff auf zusätzliche Maschinenkategorien und Modelle.
HTBL810 Technische Spezifikationen für den Baggerlader
Hauptspezifikationen
| Parameter | Spezifikation |
|---|---|
| Modell | HTBL810 |
| Produkttyp | Baggerlader |
| Gesamtbetriebsgewicht | 8.200 kg |
| Länge × Breite × Höhe | 6.700 × 2.700 × 3.500 mm |
| Radstand | 2.248 mm |
| Minimale Bodenfreiheit | 300 mm |
| Fassungsvermögen der Frontschaufel | 1,0 m³ |
| Ausbrechkraft | 58 kN |
| Nenn-Hubkapazität beim Laden | 2.500 kg |
| Schütthöhe des Löffels | 2.700 mm |
| Abwurfweite | 925 mm |
| Angegebene Grabungstiefe | 52 mm |
| Tieflöffel-Volumen | 0,3 m³ |
| Maximale Grabtiefe | 4.082 / 4.500 mm |
| Schwenkwinkel | 190° |
| Maximale Zugkraft | 65 kN |
| Endgetriebe | Einstufiges Achsgetriebe |
| Zulässige Achslast | 8 / 18,5 t |
Motor
| Parameter | Spezifikation |
|---|---|
| Motormodell | Cummins 4BT3.9 |
| Motortyp | Reihenmotor, Direkteinspritzung, Viertakt |
| Zylinderbohrung × Hub | 4 × 105 × 130 mm |
| Nennleistung | 75 kW |
| Nenndrehzahl | 2.200 U/min |
| Minimaler Kraftstoffverbrauch (wie angegeben) | ≤230 g/km.h |
| Maximales Drehmoment | 400 Nm |
| Hubraum (wie angegeben) | 4,8 L |
Lenksystem
| Parameter | Spezifikation |
|---|---|
| Lenkvorrichtungsmodell | BZZ5-250 |
| Lenkwinkel | ±36° |
| Wendekreis | 6.581 mm |
| Systemdruck | 12 MPa |
Achse
| Parameter | Spezifikation |
|---|---|
| Hersteller | Feicheng Achsenfabrik |
| Hauptgetriebeart | Doppeluntersetzung |
Drehmomentwandler
| Parameter | Spezifikation |
|---|---|
| Modell | YJ280 |
| Typ | Einzelturbine, drei Elemente |
| Maximaler Wirkungsgrad | 84,40 % |
| Einlassdruck | 1,3–1,5 MPa |
| Auslassdruck | 0,25–0,3 MPa |
| Kühlmethode | Ölkühlungs-Druckumlauf |
Getriebe
| Parameter | Spezifikation |
|---|---|
| Typ | Festwellen-Leistungsübertragung |
| Kupplungsöldruck | 1.373–1.569 kPa |
| Zahnräder | 2 Vorwärts / 2 Rückwärts |
| Höchstgeschwindigkeit | 28 km/h |
Reifen
| Parameter | Spezifikation |
|---|---|
| Reifenspezifikation | 14-17.5 / 19.5L-24 |
| Vorderreifendruck | 0,55 MPa |
| Reifendruck hinten | 0,223 MPa |
Bremssystem
| Parameter | Spezifikation |
|---|---|
| Betriebsbremse | Außenliegende Luft-über-Öl-Sattelscheibenbremse |
| Merkmale der Betriebsbremse | Selbstregulierend, selbstausgleichend |
| Notbremse | Fremdkraftbetätigte / handbetätigte Bremse (wie aufgeführt) |
Hydrauliksystem
| Parameter | Spezifikation |
|---|---|
| Grabkraft des hinteren Baggerlöffels | 60 kN |
| Reißkraft des Löffelstiels | 44 kN |
| Hubzeit der Frontschaufel | 6,8 s |
| Senkzeit der Frontschaufel | 3,1 s |
| Entleerungszeit der Frontschaufel | 2,0 s |

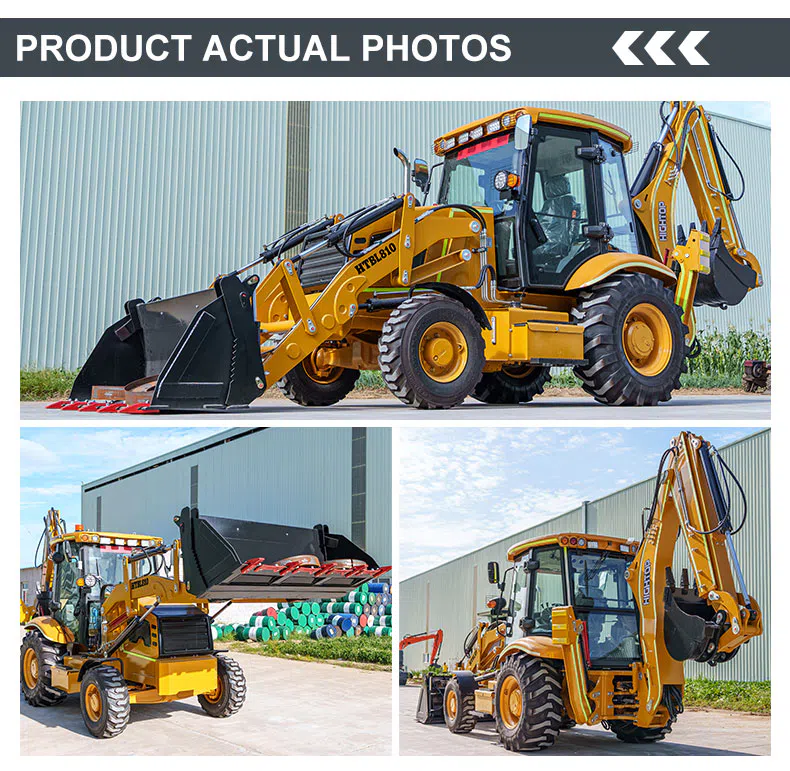

Hightop Baggerlader HTBL810 Bilder
HTBL810 Baggerlader
Der vielseitige Baggerlader vereint Frontlade- und Heckbaggerfunktionen.
Ausgestattet mit einem zuverlässigen Antriebssystem, einem leistungsstarken Hydrauliksystem und einer ROPS-Sicherheitskabine.Zuverlässig, Leistungsstark, Antriebssystem, ROPS-Sicherheitskabine, Hydrauliksystem
FARBANPASSUNG:Sie können Farben nach Ihren Bedürfnissen wählen

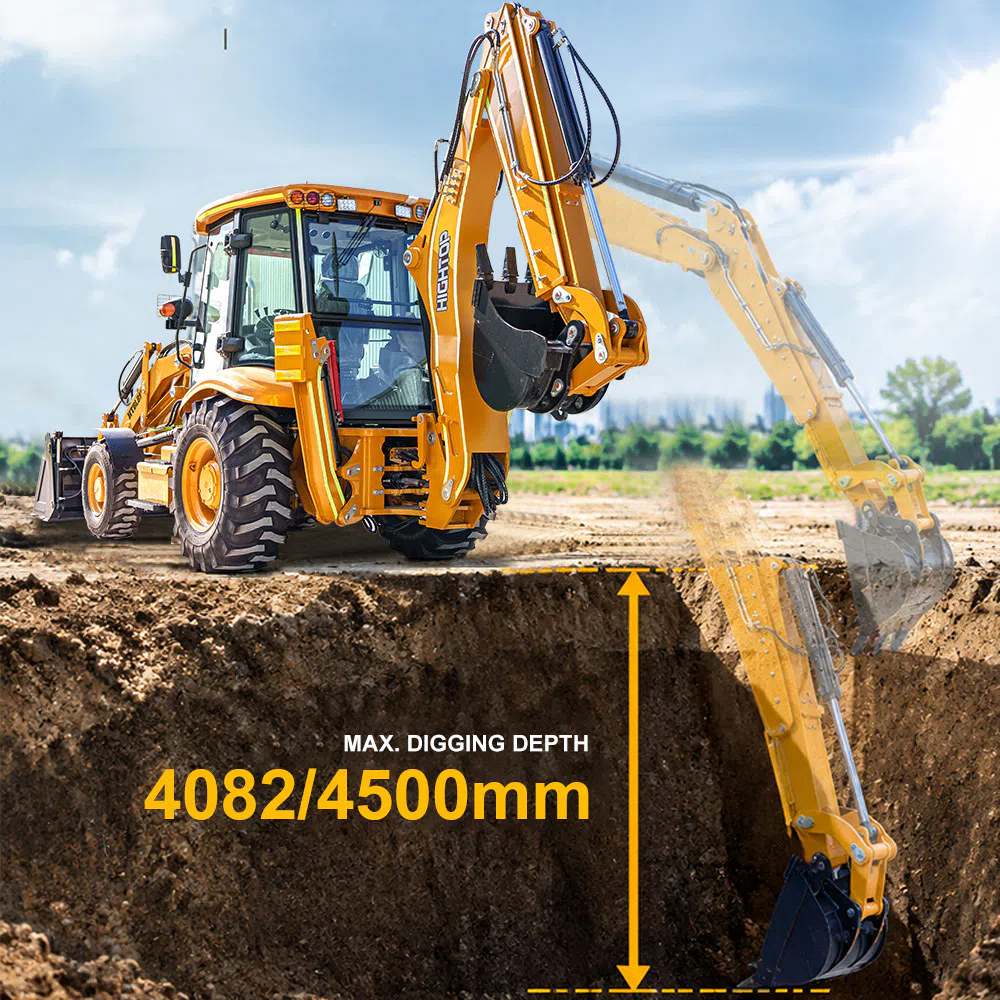

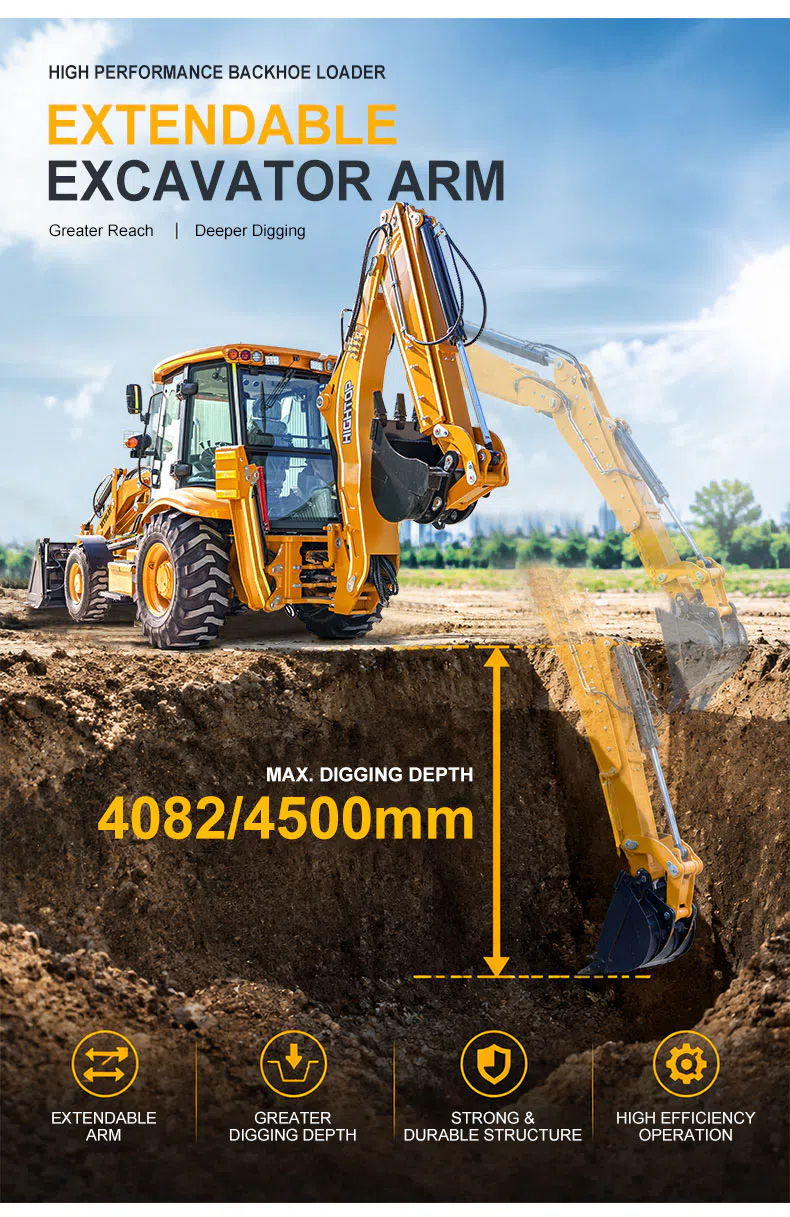

HOCHLEISTUNGS-BAGGERLADER:MAX. GRABTIEFE 4082/4500 mm
AUSFAHRBARER ARM, GRÖSSERE GRABTIEFE, ROBUSTE UND LANGLEBIGE KONSTRUKTION, HOCHEFFIZIENTER BETRIEB

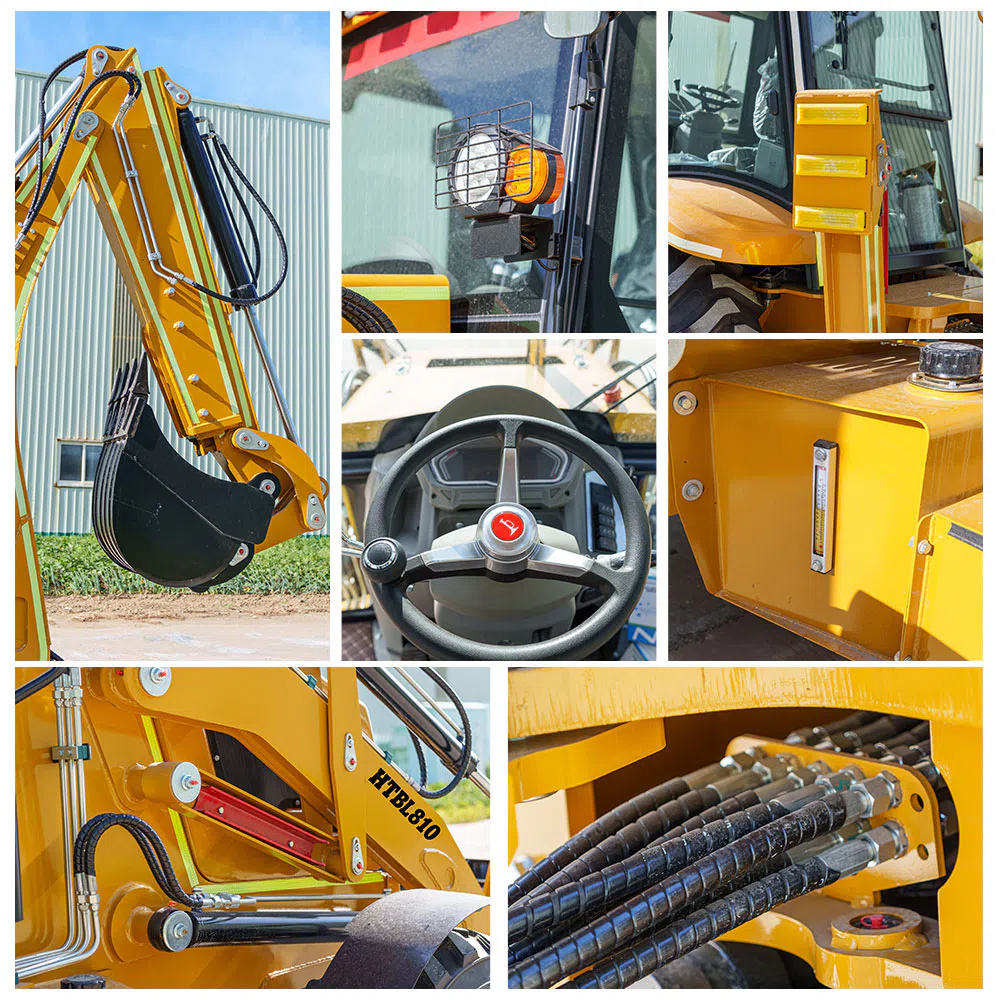

PRODUKTDETAILS:
01. Eine Maschine, viele Einsatzmöglichkeiten: Kompatibel mit einer Vielzahl von Anbaugeräten. Wählen Sie verschiedene Anbaugeräte passend für die Aufgabe, was diese zu einer vielseitigen und leistungsstarken Maschine macht.
02. Agiles Handling und sicheres Fahren: Das intelligente Hydrauliksystem und die geräumige, ergonomische Kabine gewährleisten einen sicheren Betrieb bei allen Wetterbedingungen
03. Der hintere Baggerarm ist teleskopierbar: Der Bagger nutzt ein Schiebeschienensystem, das den Vorteil bietet, für seitliche Aushubarbeiten eingeklappt zu werden und freie Bewegung zu ermöglichen
04. Spezialreifen mit hervorragender Luftdichtheit: Dicke, rutschfeste Reifen, speziell für Baufahrzeuge entwickelt

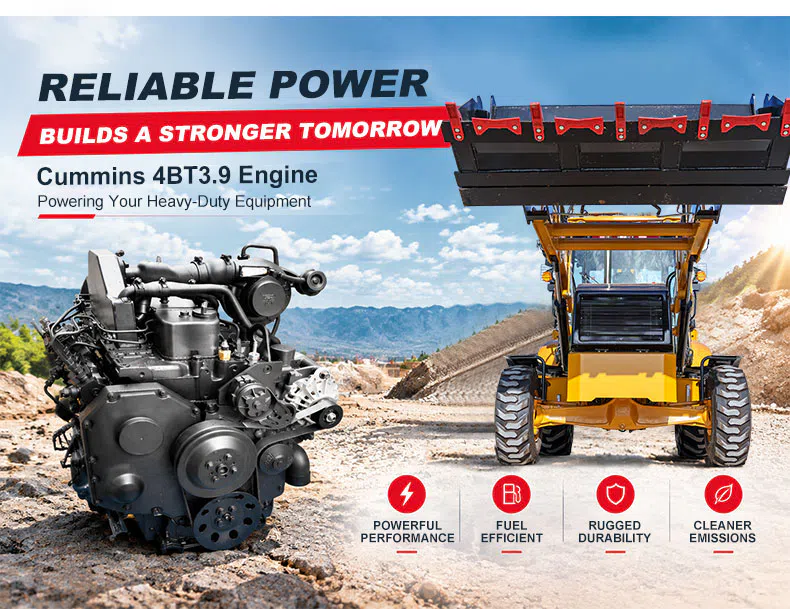

ZUVERLÄSSIGE LEISTUNG SCHAFFT EIN STÄRKERES MORGEN
Cummins 4BT3.9-Motor
Energie für Ihre Schwerlastausrüstung
LEISTUNGSSTARK, KRAFTSTOFF, ROBUST, SAUBERER, LEISTUNG, EFFIZIENT, LANGLEBIGKEIT, EMISSIONEN

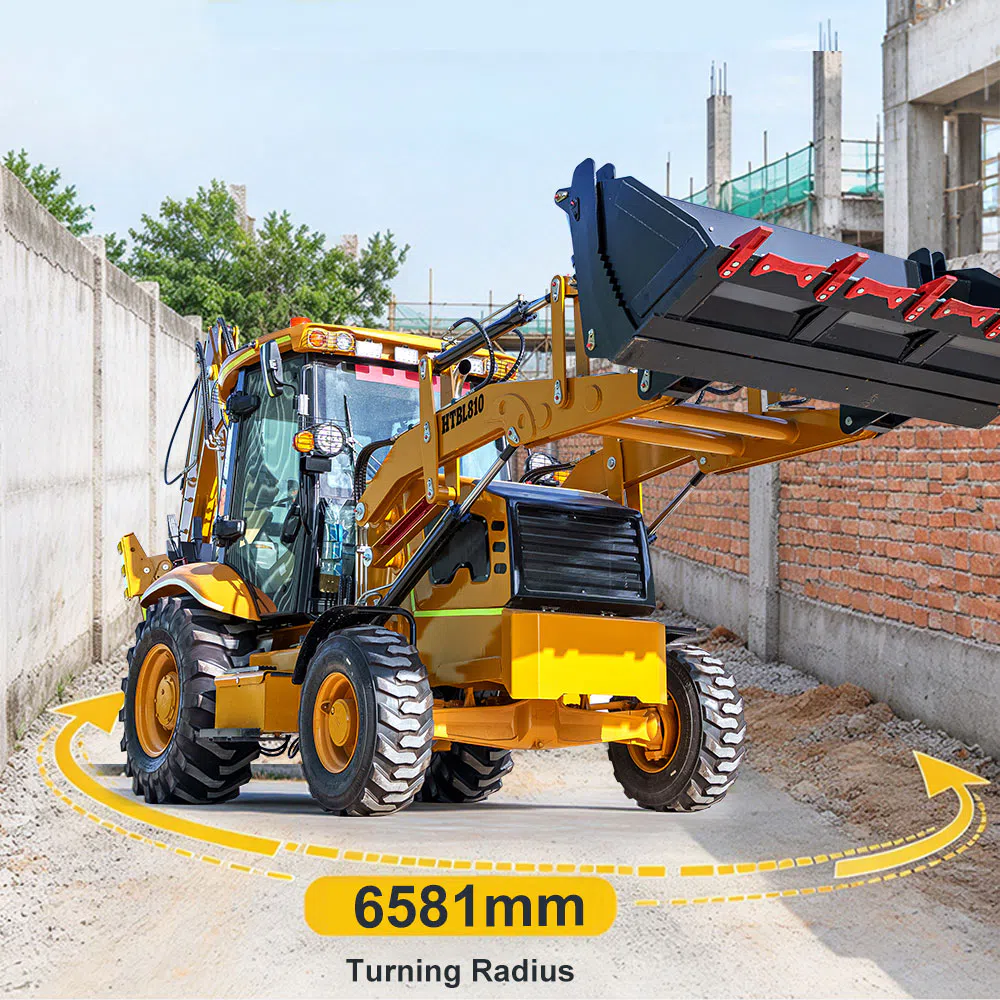

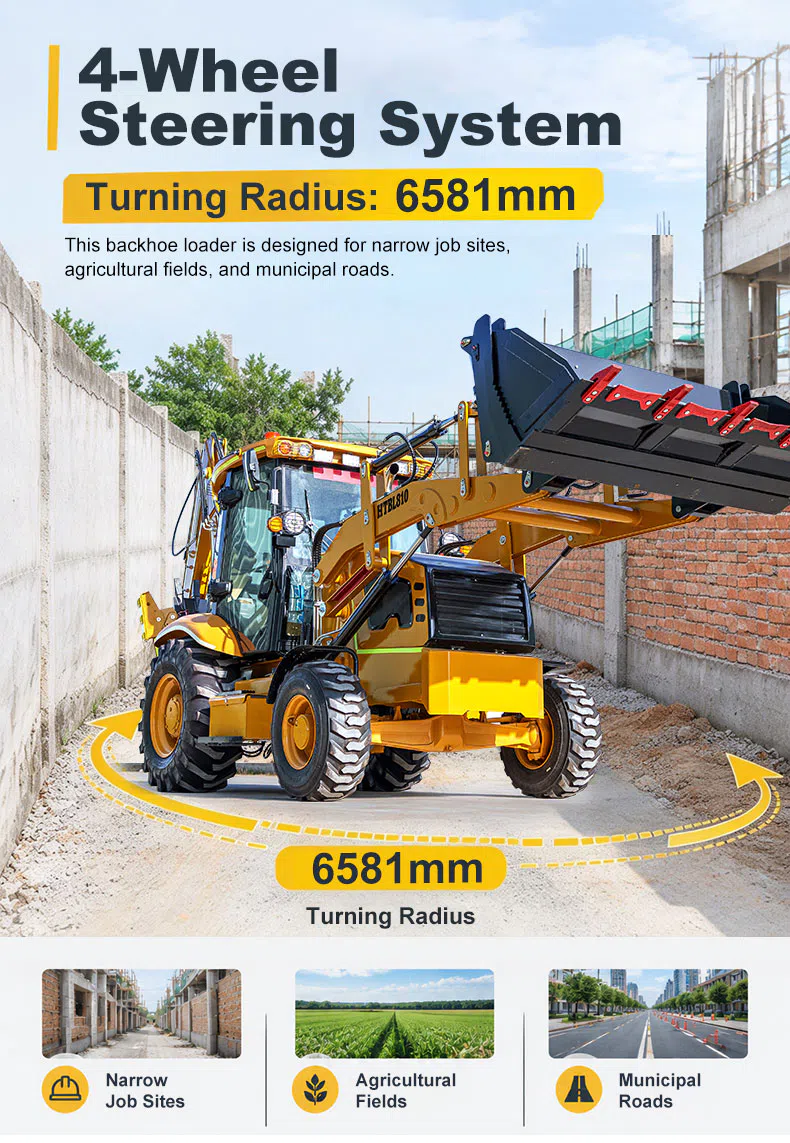

4-Rad-Lenksystem
Wenderadius: 6581 mm
Dieser Baggerlader ist für enge Einsatzstellen ausgelegt,
landwirtschaftliche Felder und kommunale Straßen.
Es kann mit einer Vielzahl von Anbaugeräten ausgestattet werden.
Baggerlader mit Allradlenkungssystem HTBL810Produktmerkmale
1. Frontladen und Heckaushub
Der HTBL810 kombiniert eine Frontladerschaufel mit 1,0 m³ und einen Heckbaggerlöffel mit 0,3 m³.
Diese Doppelfunktionsanordnung ermöglicht es der Maschine, Materiallade- und Aushubaufgaben mit separaten Arbeitsanbaugeräten auf derselben Maschinenplattform durchzuführen.
2. Konstruktion der Allradlenkung
Die Allradlenkungsausführung ist ein wesentliches Merkmal des HTBL810.
Mit einem angegebenen Lenkwinkel von ±36° und einem minimalen Wendekreis von 6.581 mm liefert die Maschine messbare Manövrierfähigkeitsparameter für die Planung von Baustellenzugängen und Arbeitsräumen.

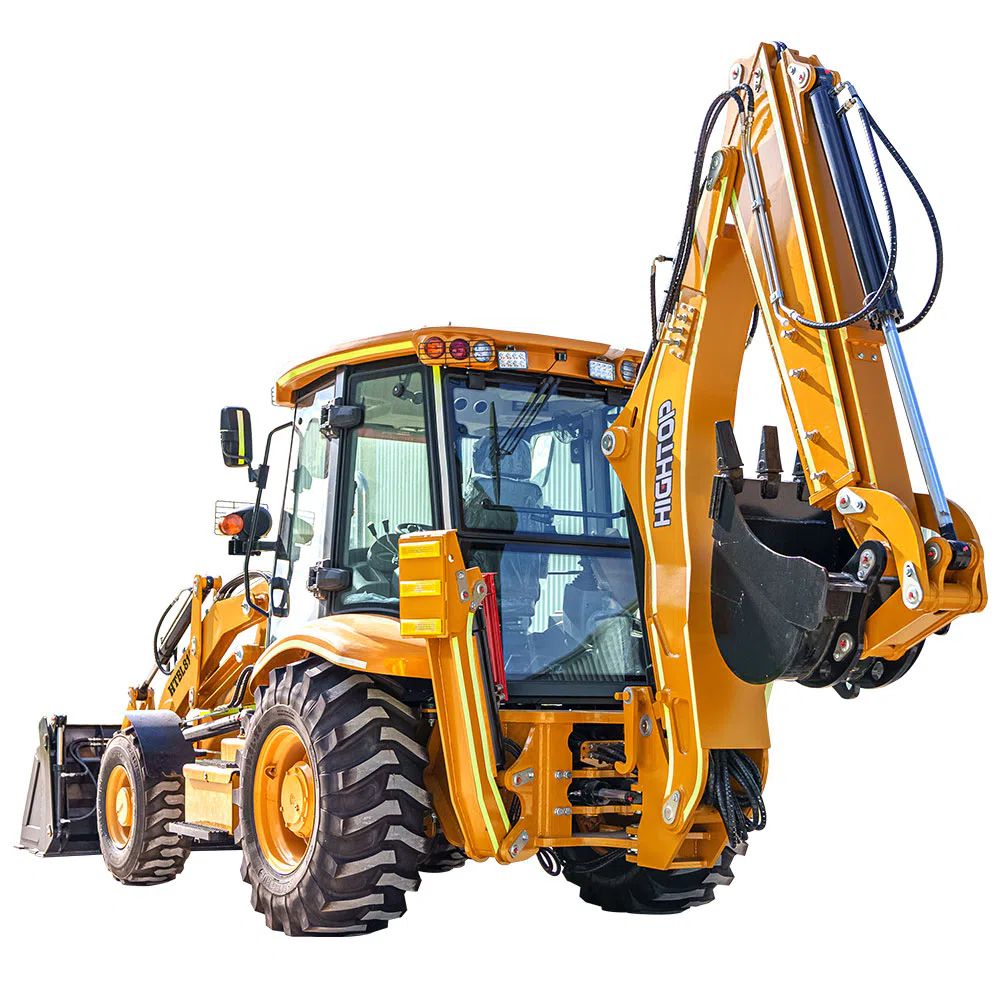

3. Ausziehbarer Arbeitsbereich des Heckbaggers
Das hintere Baggersystem bietet eine angegebene maximale Aushubtiefe von 4.082 mm, die sich in der erweiterten Konfiguration auf 4.500 mm erhöht.
Der 190°-Schwenkwinkel des Baggers ist ein weiteres wichtiges Maß bei der Bewertung des Arbeitsbereichs für Graben- und Aushubarbeiten.
4. Cummins-4BT3.9-Motor
Der HTBL810 ist mit einem Cummins-4BT3.9-Motor ausgestattet, der bei 2.200 U/min eine Leistung von 75 kW erbringt.
Das maximale Drehmoment wird mit 400 Nm angegeben und bietet eine klare technische Referenz für den Motorenvergleich und die Geräteauswahl.
5. Definierte Hydraulikleistung
Die Maschine bietet eine Grabkraft des Hecklöffels von 60 kN und eine Grabkraft des Tieflöffels von 44 kN.
Die für den Frontlader angegebenen Hub-, Senk- und Auskippzeiten betragen 6,8, 3,1 bzw. 2,0 Sekunden.

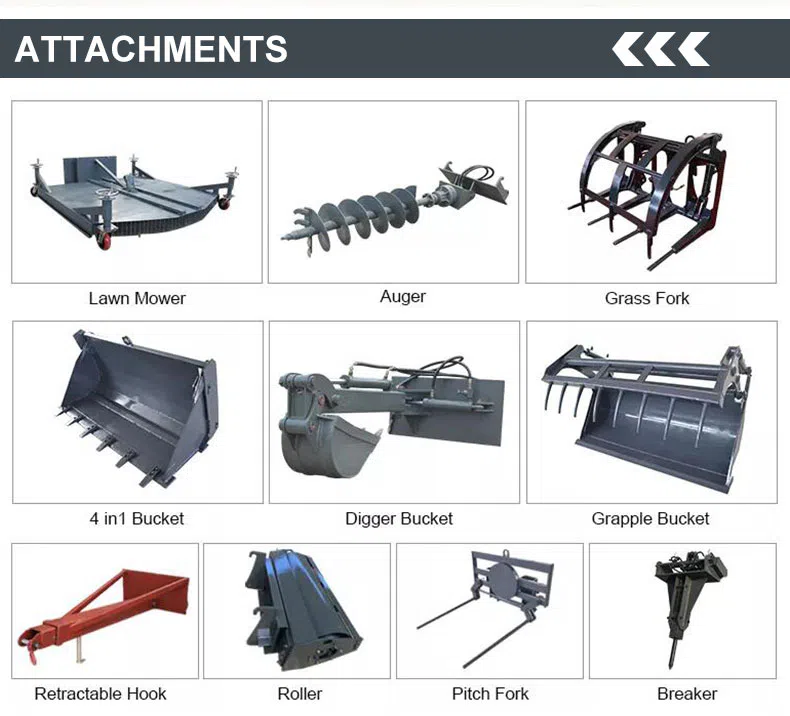

6. Mehrere Anbaugeräteoptionen
Die bereitgestellten Produktinformationen zeigen verschiedene Anbaugeräteoptionen für den HTBL810 und erweitern dessen potenzielle Einsatzmöglichkeiten über standardmäßige Lade- und Grabarbeiten hinaus.
Die Kompatibilität von Anbaugeräten, verfügbare Konfigurationen und hydraulische Anforderungen sollten vor der Bestellung mit HIGHTOP bestätigt werden.
Technischer und Service-Support von HIGHTOP
Unterstützung bei der Geräteauswahl
HIGHTOP unterstützt Käufer bei der Überprüfung der Ladekapazität, der Aushubtiefe, der Maschinenabmessungen und der verfügbaren Arbeitskonfigurationen des HTBL810 im Abgleich mit den Projektanforderungen.
Konfigurations- und Anbaugerätebestätigung
Vor der Bestellung können Kunden den Motor, das Getriebe, die Frontschaufel, den Heckbagger und kompatible Anbaugeräteoptionen bestätigen.
Technische Dokumentation
Verfügbare technische Spezifikationen und Produktinformationen können bereitgestellt werden, um Maschinenvergleiche, Kaufentscheidungen und die Betriebsvorbereitung zu unterstützen.
Unterstützung bei Wartung und Ersatzteilen
HIGHTOP unterstützt bei Wartungsanfragen, technischen Informationen und der Identifizierung von Ersatzteilen gemäß den vereinbarten Servicebedingungen.
Unterstützung bei internationalen Bestellungen
Käufer im Ausland können HIGHTOP kontaktieren, um Gerätekonfiguration, Anforderungen des Bestimmungsorts, Transportregelungen, relevante Dokumentation und Lieferbedingungen zu besprechen.
Baggerlader Häufig gestellte Fragen
1. Was ist das Betriebsgewicht des HIGHTOP HTBL810?
Der HTBL810 hat ein angegebenes Betriebsgewicht von 8.200 kg.
2. Was ist der Unterschied zwischen einem Baggerlader und einem Radlader?
Ein Baggerlader kombiniert eine Frontladerschaufel und ein Heckbaggersystem. Ein herkömmlicher Radlader ist in erster Linie für das Frontladen und die Materialhandhabung ausgelegt.
3. Wie groß sind die Schaufelkapazitäten des HTBL810?
Die Frontladerschaufel hat ein Fassungsvermögen von 1,0 m³, während die Heckbaggerschaufel ein Fassungsvermögen von 0,3 m³ hat.
4. Welchen Motor verwendet der HTBL810?
Die Maschine ist mit einem Cummins 4BT3.9-Motor ausgestattet, der eine Nennleistung von 75 kW bei 2.200 U/min hat.
5. Wie groß ist die maximale Grabtiefe?
Die gelieferte Spezifikation gibt eine maximale Grabtiefe von 4.082 mm an, die sich in der erweiterten Konfiguration auf 4.500 mm erhöht.
